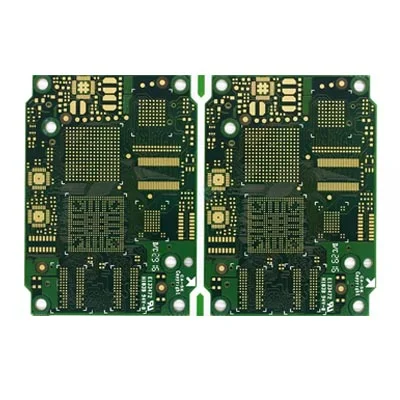

Ten-Layer HDI Impedance ควบคุมยานยนต์ PCB Digital

ทำไม PCB ถึงต้องการอิมพีแดนซ์?

Viafull เป็นหนึ่งในผู้ผลิต PCB และซัพพลายเออร์ Digital PCB ที่ควบคุมด้วยความต้านทานยานยนต์และซัพพลายเออร์ในประเทศจีน

1. ตรวจสอบสายตารางเพื่อพิจารณาการติดตั้งส่วนประกอบอิเล็กทรอนิกส์และพิจารณาค่าการนำไฟฟ้าหลังจากการแทรก ดังนั้นความต้านทานที่ต่ำกว่าความต้านทานที่ดีขึ้น

2. แผงวงจร PCB ต้องผ่านการหุ้มทองแดง, ดีบุกไฟฟ้า, การเชื่อมต่อการเชื่อมต่อและลิงก์การผลิตกระบวนการอื่น ๆ วัสดุที่ใช้ในลิงค์เหล่านี้จะต้องตรวจสอบให้แน่ใจว่ามีความต้านทานต่ำเพื่อให้แน่ใจว่าความต้านทานโดยรวมของแผงวงจรสามารถตอบสนองความต้องการด้านคุณภาพของผลิตภัณฑ์และตรวจสอบให้แน่ใจว่าการทำงานปกติของผลิตภัณฑ์

3. การชุบ TIN ของแผงวงจร PCB เป็นปัญหาที่พบบ่อยที่สุดในการผลิตแผงวงจรทั้งหมดและเป็นลิงค์สำคัญที่มีผลต่ออิมพีแดนซ์ ข้อบกพร่องที่ใหญ่ที่สุดของชั้นการชุบกระป๋องเคมีคือมันง่ายต่อการเปลี่ยนแปลงและดีบุกไม่ดีซึ่งจะทำให้แผงวงจรยากที่จะประสาน อิมพีแดนซ์ที่มากเกินไปนำไปสู่การนำไฟฟ้าที่ไม่ดีหรือประสิทธิภาพการแก้ไขที่ไม่แน่นอน

4. จะมีการส่งสัญญาณต่าง ๆ ในตัวนำในแผงวงจร PCB เมื่ออัตราการส่งเพิ่มขึ้นความถี่จะต้องเพิ่มขึ้น หากเส้นตัวเองแตกต่างกันเนื่องจากการกัดกร่อนความหนาของซ้อนความกว้างของเส้น ฯลฯ มันจะทำให้เกิดการเปลี่ยนแปลงในค่าอิมพีแดนซ์ สัญญาณของมันถูกบิดเบือนส่งผลให้ประสิทธิภาพของแผงวงจรลดลงดังนั้นค่าควบคุมจะต้องถูกควบคุมภายในช่วงที่กำหนด

แผ่นข้อมูล
