การประกันคุณภาพ

เมื่อการผลิตและประกอบแผงวงจรพิมพ์คุณภาพของผลิตภัณฑ์สำเร็จรูปจะเป็นหนึ่งในข้อกังวลหลักของคุณ

เพื่อให้ได้คุณภาพการผลิตระดับสูงสุดเป็นสิ่งสำคัญที่สุดในการค้นหาผู้ผลิตที่ยอดเยี่ยมเช่น Guang Dong Vifine PCB Limited ซึ่งเป็นไปตามวิธีการควบคุมสำหรับการผลิตและการประกอบคุณภาพ PCB

Guang Dong Vifine PCB Limited ให้บริการแผงวงจรพิมพ์ส่วนประกอบและระบบอิเล็กทรอนิกส์

เราจะจัดหาผลิตภัณฑ์ที่ปลอดภัยมีประสิทธิภาพและเชื่อถือได้ในขณะที่ให้คุณภาพและคุณค่าที่สูงขึ้นแก่ลูกค้าของเรา

Guang Dong Vifine PCB Limited มีความกระตือรือร้นที่จะบรรลุความเป็นเลิศในขั้นตอนต่าง ๆ ของการผลิตและการควบคุมผลิตภัณฑ์และได้รับการยอมรับจากหน่วยงานรับรองระหว่างประเทศที่สำคัญที่ได้รับการยอมรับจากอุตสาหกรรมอิเล็กทรอนิกส์ทั่วโลก

การควบคุมคุณภาพวัสดุที่เข้ามา

การตรวจสอบที่เข้ามาหมายถึงการยืนยันคุณภาพและการตรวจสอบวัตถุดิบส่วนประกอบหรือผลิตภัณฑ์ที่ซื้อมานั่นคือเมื่อซัพพลายเออร์ส่งวัตถุดิบหรือส่วนประกอบคุณภาพของวัตถุดิบหรือส่วนประกอบจะถูกสุ่มตัวอย่างและตรวจสอบและในที่สุดก็ตัดสินว่าชุดของผลิตภัณฑ์ได้รับการยอมรับ

การเลือกแพลตฟอร์มที่น่าเชื่อถือเป็นอีกวิธีที่สำคัญในการรับส่วนประกอบที่มีคุณภาพ บริษัท เหล่านี้ตรงตามข้อกำหนดของลูกค้าอย่างถูกต้อง

นอกจากนี้พวกเขายังให้ชิ้นส่วนที่มีคุณภาพสูงหลังจากผ่านไปป์ไลน์การทดสอบ

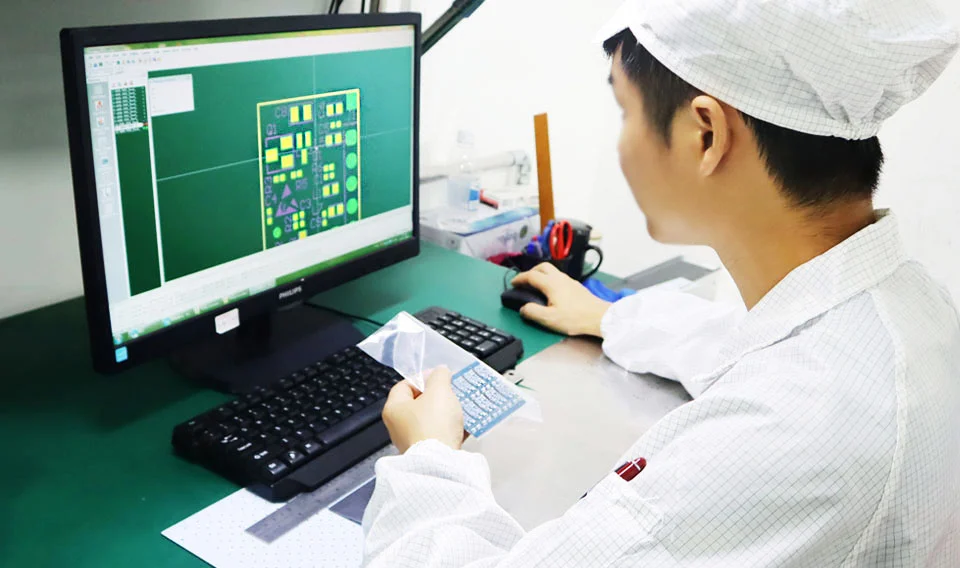

ตรวจสอบ DFM ฟรี

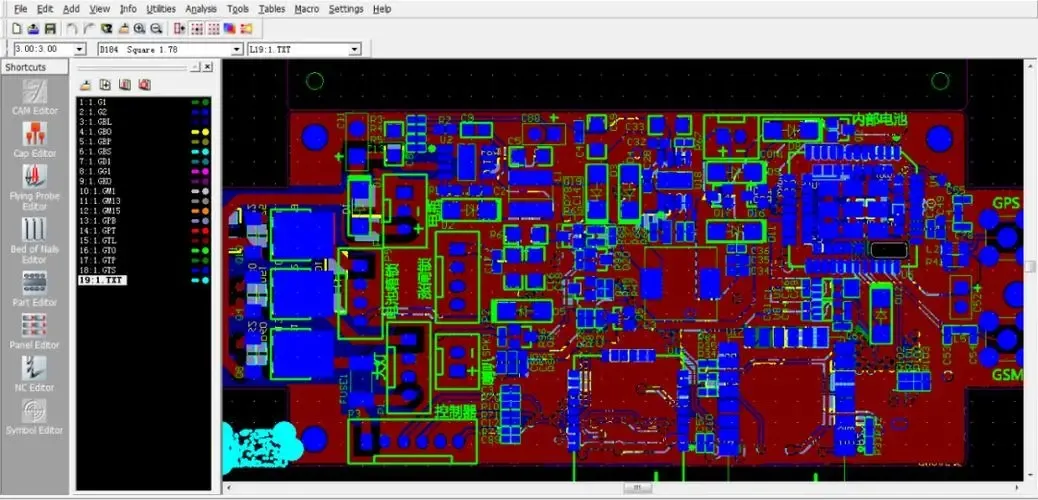

ที่ Guang Dong Vifine PCB Limited เราให้บริการตรวจสอบ DMF ฟรีแก่ลูกค้าซึ่งมักจะรวมถึงการตรวจสอบสัญญาณและเลเยอร์แบบผสมการตรวจสอบพลังงาน/พื้นดินการตรวจสอบการขุดเจาะตรวจสอบหน้ากากประสานและการตรวจสอบหน้าจอไหมเพื่อให้แน่ใจว่าทุกรายละเอียดถูกต้อง วิศวกรของเราจะส่งคำถามทางวิศวกรรมไปยังลูกค้าของเราทันทีเมื่อพวกเขาพบข้อมูลใด ๆ ที่ไม่ตรงกับไฟล์ต้นฉบับ

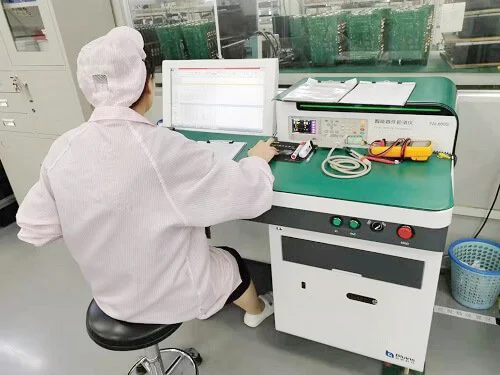

การตรวจสอบบทความแรก

ระบบการตรวจสอบบทความแรกเป็นระบบการจัดการคุณภาพที่รวมอุปกรณ์ตรวจสอบและแพลตฟอร์มข้อมูล

คุณจะต้องป้อนตาราง BOM ของผลิตภัณฑ์และหน่วยตรวจสอบในระบบจะตรวจสอบตัวอย่างแรกโดยอัตโนมัติและตรวจสอบข้อมูลในตาราง BOM

วิธีการทำงานอัตโนมัติของระบบนี้สามารถลดข้อผิดพลาดของมนุษย์ปรับปรุงประสิทธิภาพและประหยัดต้นทุนแรงงาน แต่การลงทุนสินทรัพย์และเทคโนโลยีมีขนาดใหญ่

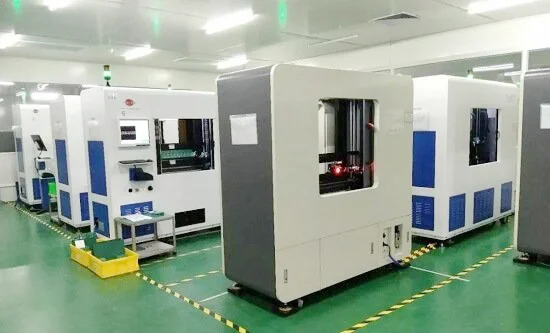

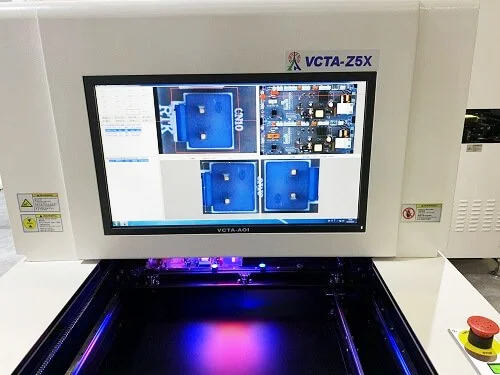

การตรวจสอบแสงอัตโนมัติ (AOI)

การทดสอบการตรวจสอบออพติคอลอัตโนมัติ (AOI) เป็นเรื่องธรรมดามากในอุตสาหกรรม SMT และใช้ได้กับการผลิตแผงวงจรและชุด PCB ทั้งหมด

ส่วนใหญ่จะใช้เพื่อตัดสินปัญหาการเชื่อมของส่วนประกอบโดยลักษณะลักษณะของส่วนประกอบ

นอกจากนี้ยังเป็นไปได้ที่จะตัดสินว่ามีส่วนประกอบผิดบนแผงวงจรหรือไม่โดยตรวจสอบสีของส่วนประกอบและหน้าจอผ้าไหมบน IC

โดยทั่วไปสายการผลิต SMT แต่ละสายจะติดตั้งอุปกรณ์ AOI หนึ่งหรือสองตัวเป็นมาตรฐาน

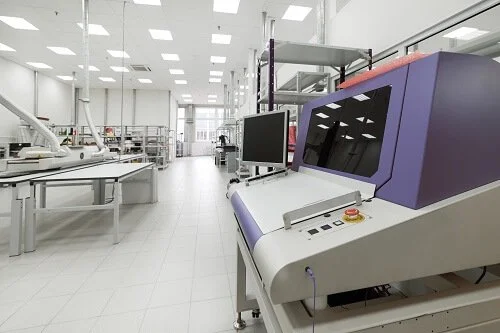

การตรวจสอบรังสีเอกซ์อัตโนมัติ

สำหรับแผงวงจรบางตัวที่มีส่วนประกอบ BGA บรรจุผลิตภัณฑ์แรกที่ผลิตต้องได้รับการตรวจสอบด้วยรังสีเอกซ์

รังสีเอกซ์มีความสามารถในการเจาะทะลุที่แข็งแกร่งและเป็นเครื่องมือแรกสุดที่ใช้ในการตรวจสอบต่างๆ

มุมมองมุมมองสามารถแสดงความหนารูปร่างคุณภาพและความหนาแน่นของข้อต่อประสาน

ตัวชี้วัดเฉพาะเหล่านี้สามารถสะท้อนคุณภาพการเชื่อมของข้อต่อประสานได้อย่างเต็มที่รวมถึงวงจรเปิด, ลัดวงจร, ทองแดงรู, ฟองภายใน, ดีบุกไม่เพียงพอ ฯลฯ และสามารถวิเคราะห์เชิงปริมาณได้

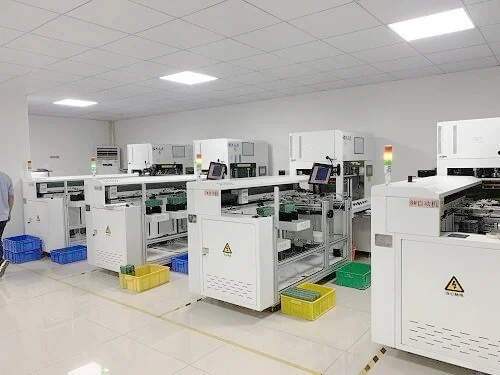

เครื่องทดสอบการติดตั้งอัตโนมัติ

การทดสอบการติดตั้งอัตโนมัติมักใช้สำหรับการผลิต PCBs จำนวนมาก

ลักษณะของมันคือปริมาณการผลิตมักจะมีขนาดใหญ่และประสิทธิภาพการทดสอบสูง แต่ต้นทุนการผลิตสูง

แต่ละแผงวงจรต้องใช้การติดตั้งพิเศษและชีวิตของการติดตั้งแต่ละชุดไม่ยาวมากโดยทั่วไปหนึ่งปี

เพื่อให้เป็นไปตามข้อกำหนดด้านคุณภาพและการจัดส่งของลูกค้า Guang Dong Vifine PCB Limited ได้ซื้ออุปกรณ์ทดสอบอัตโนมัติหลายรายการเพื่อลดต้นทุนแรงงาน

การทดสอบการเผาไหม้

วัตถุประสงค์หลักของการทดสอบความชราคือการจำลองสภาพแวดล้อมการใช้งานประจำวันของผลิตภัณฑ์ผ่านผลรวมของอุณหภูมิสูงอุณหภูมิต่ำการเปลี่ยนแปลงอุณหภูมิสูงและต่ำและพลังงานไฟฟ้าและเปิดเผยข้อบกพร่องของ PCBA เช่นการเชื่อมที่ไม่ดี

การทดสอบความชราสามารถกำจัดและปรับปรุงข้อบกพร่องของ PCBA และจะมีบทบาทในการรักษาเสถียรภาพของพารามิเตอร์สำหรับบอร์ด PCBA ที่ปราศจากข้อบกพร่อง

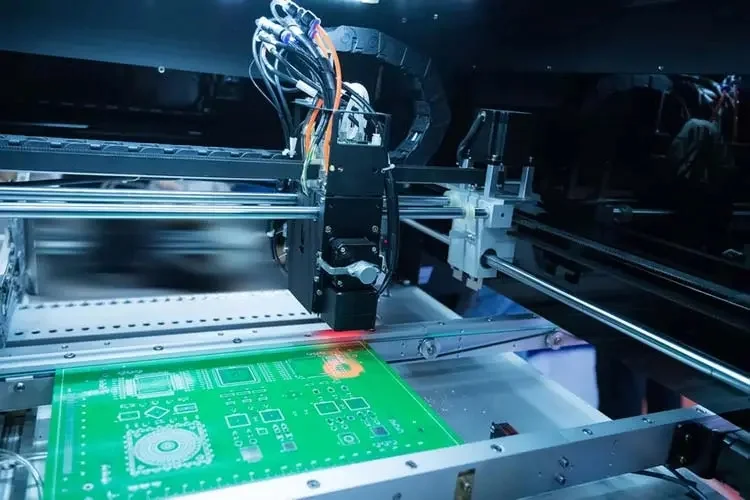

การทดสอบโพรบบิน

การทดสอบโพรบบินมักจะใช้สำหรับการผลิตชุดเล็ก ๆ

ลักษณะของมันคือการทดสอบที่สะดวกความแปรปรวนของโปรแกรมที่แข็งแกร่งและความเก่งกาจที่ดี

โดยพื้นฐานแล้วแผงวงจรทุกประเภทสามารถทดสอบได้ อย่างไรก็ตามประสิทธิภาพการทดสอบค่อนข้างต่ำและใช้เวลานานในการทดสอบแต่ละบอร์ด

การทดสอบนี้จะต้องดำเนินการหลังจากผลิตภัณฑ์ผ่านเตาอบ Reflow

ส่วนใหญ่จะวัดค่าความต้านทานระหว่างสองจุดคงที่เพื่อตรวจสอบว่าส่วนประกอบในแผงวงจรมีวงจรลัดข้อต่อประสานที่ว่างเปล่าและชิ้นส่วนที่ไม่ถูกต้องหรือไม่

การทดสอบในวงจร

การทดสอบออนไลน์มักใช้กับโมเดลที่ผลิตขึ้นมาเป็นจำนวนมาก ปริมาณการผลิตมักจะมีขนาดใหญ่ประสิทธิภาพการทดสอบสูง แต่ต้นทุนการผลิตค่อนข้างสูง

แผงวงจรแต่ละประเภทต้องใช้การติดตั้งพิเศษและค่าใช้จ่ายในการทดสอบสูงมาก

หลักการทดสอบนั้นคล้ายกับการทดสอบโพรบบิน นอกจากนี้ยังวัดความต้านทานระหว่างสองจุดคงที่เพื่อตรวจสอบว่าส่วนประกอบในวงจรมีวงจรลัดวงจรการบัดกรีที่ว่างเปล่าและชิ้นส่วนที่ไม่ถูกต้องหรือไม่

การทดสอบฟังก์ชั่น

วิธีการทดสอบนี้มักจะใช้กับแผงวงจรที่ซับซ้อนมากขึ้น

แผงวงจรที่จะทดสอบจะต้องบัดกรีและผ่านการติดตั้งเฉพาะบางอย่างเพื่อจำลองการใช้งานอย่างเป็นทางการของแผงวงจร

ใส่แผงวงจรในการจำลองนี้ ในสถานที่หลังจากเปิดใช้พลังงานให้สังเกตว่าสามารถใช้แผงวงจรได้หรือไม่

วิธีการทดสอบนี้สามารถตัดสินได้อย่างถูกต้องว่าแผงวงจรเป็นเรื่องปกติหรือไม่ แต่ยังมีปัญหาเกี่ยวกับประสิทธิภาพการทดสอบต่ำและต้นทุนการทดสอบสูง

การประกันคุณภาพ PCB:

พบกับการผลิต PCB ของลูกค้าและชุด PCB ที่มีคุณภาพสูงสุด

Guang Dong Vifine PCB Limited ได้ใช้ระบบคุณภาพ ISO9001

ระบบประกันคุณภาพที่สมบูรณ์และอุปกรณ์ทดสอบต่างๆช่วยให้เราตรวจสอบกระบวนการผลิตทั้งหมดตรวจสอบให้แน่ใจว่ามีความเสถียรของกระบวนการและคุณภาพของผลิตภัณฑ์และแนะนำเครื่องมือและเทคโนโลยีขั้นสูงเพื่อให้เกิดการปรับปรุงอย่างต่อเนื่อง

นโยบายคุณภาพ

คุณภาพก่อนลูกค้าก่อนการปรับปรุงอย่างต่อเนื่องความเป็นเลิศ

นโยบายสิ่งแวดล้อม

◾ปฏิบัติตามกฎหมายและข้อบังคับอย่างเคร่งครัดเกี่ยวกับการป้องกันและควบคุมมลพิษ

◾ปรับปรุงกระบวนการอย่างต่อเนื่องเพื่อประหยัดทรัพยากร

◾การผลิตผลิตภัณฑ์ที่เป็นมิตรกับสิ่งแวดล้อมค่อยๆเพื่อประโยชน์ของสังคมมนุษย์

นโยบายสุขภาพและความปลอดภัย

◾ปฏิบัติตามกฎหมายและข้อบังคับอย่างเคร่งครัดเกี่ยวกับสุขภาพและความปลอดภัยของพนักงาน

◾สร้างสภาพแวดล้อมการทำงานที่ดีต่อสุขภาพและปลอดภัยอย่างต่อเนื่อง

◾ป้องกันความเสี่ยงที่อาจเกิดขึ้นอย่างครอบคลุมซึ่งเป็นอันตรายต่อสุขภาพและความปลอดภัย

คุณภาพ

◾การตรวจสอบด้วยภาพ 100% และการทดสอบไฟฟ้า

◾ทดสอบข้อมูล

◾คอมพิวเตอร์อุตสาหกรรม

◾การรับรอง- ISO 9001

◾ข้อมูลการทดสอบ XRF

◾การทดสอบความสามารถในการประสาน

◾การสร้างแบบจำลองความต้านทาน/การทดสอบ

การประกันคุณภาพการประกอบ PCB:

เพื่อเสริมสร้างการควบคุมคุณภาพอย่างครอบคลุมเราต้องบรรลุนโยบายและเป้าหมายคุณภาพของเรา

ระบบคุณภาพได้รับการจัดตั้งขึ้นตาม ISO9001: 2015 และการตรวจสอบภายในจะดำเนินการอย่างสม่ำเสมอเพื่อให้แน่ใจว่าการทำงานที่มีประสิทธิภาพของระบบคุณภาพ

All employees participate in the quality system and continuously train and learn. Customer satisfaction is our mission.

IQC: การตรวจสอบวัสดุที่เข้ามา

◾การตรวจสอบชิ้นแรกสำหรับแต่ละกระบวนการ

◾ IPQC: การควบคุมคุณภาพในกระบวนการ

◾การตรวจสอบ AOI

◾การทดสอบในวงจร (ICT)

◾การทดสอบการทำงาน (FCT)

◾การทดสอบความน่าเชื่อถือ
