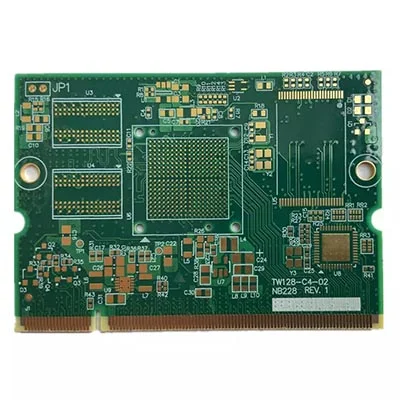

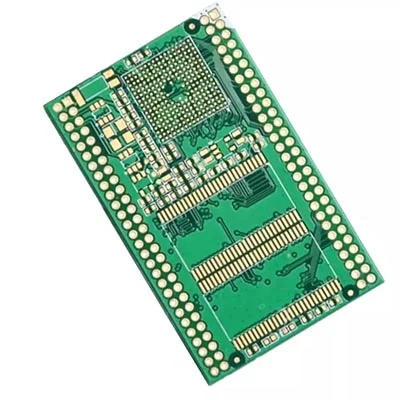

บอร์ด PCB ที่ควบคุมความต้านทานหลายชั้น

การควบคุมอิมพีแดนซ์ PCB

ยินดีต้อนรับสู่การซื้อบอร์ด PCB ที่ควบคุมด้วยอิมพีแดนซ์หลายชั้นจากโรงงานของเราได้ตลอดเวลา เราจะให้ราคาส่วนลดจากโรงงานสำหรับผลิตภัณฑ์ของเรา Viafull เป็นผู้ผลิตและซัพพลายเออร์บอร์ด PCB ที่ควบคุมด้วยความต้านทานหลายชั้นในประเทศจีน มีการส่งสัญญาณต่าง ๆ ในตัวนำในแผงวงจร เมื่ออัตราการส่งเพิ่มขึ้นความถี่จะต้องเพิ่มขึ้น หากความต้านทานของเส้นตัวเองเปลี่ยนไปเนื่องจากการกัดกร่อนความหนาของสแต็กและความกว้างของเส้นที่แตกต่างกันการบิดเบือนสัญญาณจะเกิดขึ้น ดังนั้นตัวนำบนแผงวงจรความเร็วสูงควรถูกควบคุมภายในช่วงที่กำหนดซึ่งเรียกว่า "การควบคุมอิมพีแดนซ์"

ปัจจัยที่มีผลต่ออิมพีแดนซ์ของเส้น PCB คือความกว้างของลวดทองแดงความหนาของลวดทองแดงค่าคงที่ไดอิเล็กตริกของสื่อความหนาของตัวกลางความหนาของแผ่นพื้นเส้นทางของลวดพื้นและสายไฟรอบเส้น ดังนั้นเมื่อเราออกแบบ PCB เราจะต้องควบคุมความต้านทานของการกำหนดเส้นทางบนบอร์ดเพื่อหลีกเลี่ยงการรบกวนทางแม่เหล็กไฟฟ้าเช่นการสะท้อนสัญญาณและความสมบูรณ์ของสัญญาณให้มากที่สุดเพื่อให้แน่ใจว่าการใช้งานจริงของบอร์ด PCB

แผ่นข้อมูล
