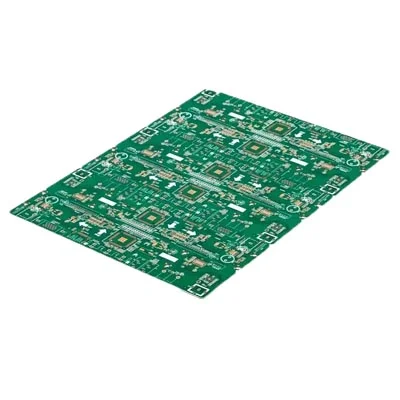

PCB การควบคุมอิมพีแดนซ์อิเล็กทรอนิกส์ FR4

ห้าปัจจัยที่มีผลต่อความต้านทาน

ครั้งแรก: ความหนาของอิเล็กทริก การเพิ่มความหนาของอิเล็กทริกสามารถเพิ่มความต้านทานในขณะที่การลดความหนาของอิเล็กทริกสามารถลดความต้านทานได้ แท็บเล็ตกึ่งแข็งที่แตกต่างกันมีปริมาณกาวและความหนาแตกต่างกัน ความหนาที่กดนั้นเกี่ยวข้องกับความเรียบของเครื่องบดและโปรแกรมของแผ่นกด สำหรับแผ่นทุกชนิดที่ใช้ความหนาของชั้นอิเล็กทริกที่สามารถผลิตได้จะต้องคำนวณซึ่งเอื้อต่อการออกแบบการคำนวณ ความทนทานต่อแม่พิมพ์ทดลองเป็นกุญแจสำคัญในการควบคุมความหนาของอิเล็กทริก

ประการที่สอง: ความกว้างของเส้น การเพิ่มความกว้างของเส้นสามารถลดความต้านทานในขณะที่การลดความกว้างของเส้นสามารถเพิ่มความต้านทาน ข้อกำหนดการควบคุมของความกว้างของเส้นสามารถตอบสนองช่องว่างของข้อกำหนดการควบคุมอิมพีแดนซ์ภายในความอดทนของ +/- 10% ช่องว่างต้องไม่เกิน 10% ความกว้างส่วนใหญ่ถูกควบคุมโดยการควบคุมการแกะสลัก เพื่อให้แน่ใจว่ามีความกว้างของเส้นภาพยนตร์วิศวกรรมจะได้รับการชดเชยตามการแกะสลักด้านการแกะสลักข้อผิดพลาดในการวาดภาพและข้อผิดพลาดการถ่ายโอนกราฟิกเพื่อให้ตรงตามข้อกำหนดความกว้างของเส้น

ประการที่สาม: ความหนาของทองแดง การลดความหนาของเส้นสามารถเพิ่มความต้านทานในขณะที่ความหนาของเส้นที่เพิ่มขึ้นสามารถลดความต้านทานได้ ความกว้างของเส้นสามารถควบคุมได้โดยการควบคุมด้วยไฟฟ้ากราฟิกหรือใช้ฟอยล์ทองแดงที่มีความหนาที่สอดคล้องกัน การควบคุมความหนาของทองแดงต้องมีการควบคุมที่สม่ำเสมอ มีการเพิ่มบล็อกเลือดออกของริ้วและเส้นแยกเพื่อป้องกันความหนาของทองแดงที่ไม่สม่ำเสมอบนเส้นซึ่งส่งผลต่อการกระจายอิมพีแดนซ์ที่ไม่สม่ำเสมอไปยังการกระจายตัวของทองแดงบนพื้นผิว CS และ SS บอร์ดถูกส่งผ่านบนกระดานเพื่อให้บรรลุวัตถุประสงค์ของความหนาของทองแดงสองด้าน

สี่: ค่าคงที่ไดอิเล็กตริก การปรับปรุงค่าคงที่ไดอิเล็กทริกสามารถลดความต้านทานและการลดค่าคงที่ไดอิเล็กทริกสามารถเพิ่มอิมพีแดนซ์ ค่าคงที่ไดอิเล็กทริกส่วนใหญ่จะถูกควบคุมโดยวัสดุ บอร์ดที่แตกต่างกันมีค่าคงที่ไดอิเล็กตริกที่แตกต่างกัน มันเกี่ยวข้องกับวัสดุเรซิ่นที่ใช้: FR4 board ค่าคงที่ไดอิเล็กทริกคือ 3. 9-4 5 ซึ่งจะเพิ่มขึ้นเมื่อเพิ่มความถี่ในการใช้งาน 3. 9 จำเป็นต้องมีค่าอิมพีแดนซ์สูงเพื่อให้ได้การส่งสัญญาณสูงเพื่อให้สามารถมีค่าคงที่ไดอิเล็กตริกต่ำได้

ประการที่ห้า: ความหนาของการเชื่อมการเชื่อมที่พิมพ์จะช่วยลดความต้านทานภายนอก โดยทั่วไปแล้วการเชื่อมที่พิมพ์สามารถลด 2 โอห์มแบบเดี่ยวและแตกต่างกัน 8 โอห์ม 2 เท่าของค่าการพิมพ์การพิมพ์เป็นสองครั้งของเวลา เมื่อพิมพ์มากกว่า 3 ครั้งค่าอิมพีแดนซ์จะไม่เปลี่ยนแปลงอีกต่อไป
