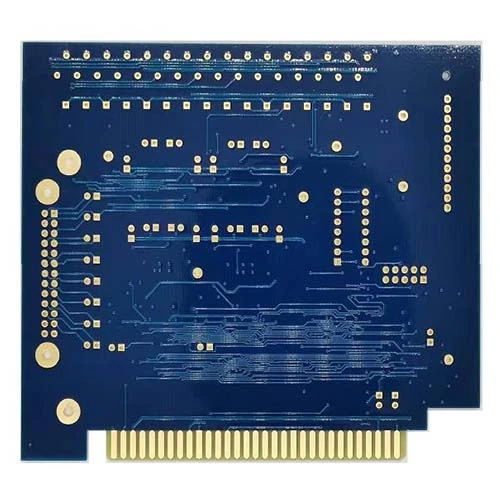

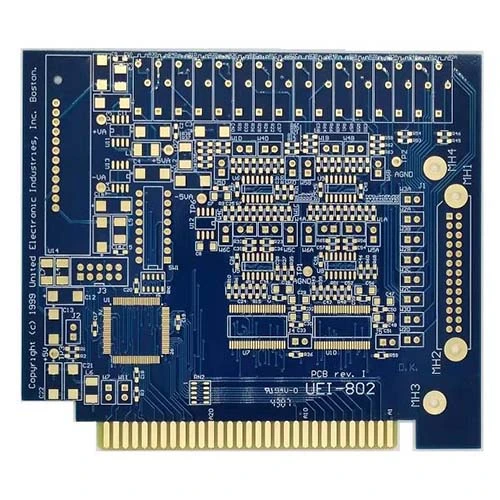

แผงวงจรนิ้วทองด้าน

PCB นิ้วทองคือผู้ที่มีแผ่นรองนิ้วทองมักใช้เป็นตัวเชื่อมต่อขอบ

การชุบทองเคมีมีความสามารถในการบัดกรีที่ยอดเยี่ยม แต่กระบวนการสะสมทางเคมีหมายความว่ามันนุ่มและบางเกินไปที่จะทนต่อการสึกหรอซ้ำ ๆ การชุบทองนั้นหนาขึ้นและหนักขึ้นทำให้เหมาะสำหรับการปล้นหน้าสัมผัสตัวเชื่อมต่อขอบ PCB อีกครั้ง PCB นิ้วทองมักจะต้องถูกลบล้างที่ขั้วต่อขอบเพื่อให้แน่ใจว่าการแทรกง่าย การลบล้างสามารถระบุได้ในรายละเอียดการสั่งซื้อหากระบุไว้โดยเฉพาะ

นิ้วทองเป็นโพสต์ชุบทองที่คุณเห็นบนขอบเชื่อมต่อของแผงวงจรพิมพ์ (PCB) จุดประสงค์ของนิ้วทองคือการเชื่อมต่อ PCB เสริมกับมาเธอร์บอร์ดคอมพิวเตอร์ PCB Gold Fingers ยังใช้ในอุปกรณ์อื่น ๆ ที่หลากหลายที่สื่อสารผ่านสัญญาณดิจิตอลเช่นสมาร์ทโฟนผู้บริโภคและนาฬิกาอัจฉริยะ เนื่องจากโลหะผสมมีค่าการนำไฟฟ้าที่ยอดเยี่ยมจึงใช้เป็นจุดเชื่อมต่อบน PCB

ทองคำมีสองประเภทที่เหมาะสำหรับกระบวนการชุบด้วยไฟฟ้า PCB Gold Finger:

Electroless Nickel Immersion Gold (ENIG): ทองคำนี้มีประสิทธิภาพและง่ายกว่าการบัดกรีมากกว่าทองคำแบบอิเล็กโทรไลต์ แต่องค์ประกอบที่นุ่ม, บาง (2-5U”) ทำให้มันกลายเป็นสิ่งที่ไม่เหมาะสมสำหรับการสึกหรอของการสึกหรอ

นิ้วทองช่วยให้แผงวงจรที่แตกต่างกันสามารถสื่อสารกันได้ จากพลังงานไปสู่อุปกรณ์สัญญาณจะต้องผ่านระหว่างผู้ติดต่อหลายรายเพื่อดำเนินการคำสั่งที่กำหนด เมื่อกดคำสั่งสัญญาณจะถูกส่งผ่านระหว่างบอร์ดหนึ่งตัวหรือมากกว่าก่อนที่จะอ่าน ตัวอย่างเช่นหากคุณกดคำสั่งระยะไกลบนอุปกรณ์มือถือสัญญาณจะถูกส่งจากอุปกรณ์ที่เปิดใช้งาน PCB ในมือของคุณไปยังเครื่องใกล้เคียงหรือระยะไกลซึ่งจะได้รับสัญญาณผ่านแผงวงจรของตัวเอง กระบวนการชุบนิ้วทองนั้นเกี่ยวข้องกับขั้นตอนที่พิถีพิถันมากมาย สิ่งนี้ทำให้มั่นใจได้ว่าแผงวงจรทุกแห่งที่ออกมาจากสายการผลิตนั้นมีอุปกรณ์ที่ถูกต้องเพื่อนำสัญญาณไปใช้อย่างสมบูรณ์แบบ มาตรฐานที่เกี่ยวข้องในกระบวนการชุบด้วยไฟฟ้ายังช่วยให้มั่นใจได้ว่านิ้วทองบนแผงวงจรแต่ละตัวตรงกับซ็อกเก็ตที่สอดคล้องกันบนเมนบอร์ดที่กำหนด เพื่อให้แน่ใจว่านิ้วมือและซ็อกเก็ตทองคำเหล่านี้พอดี PCB แต่ละอันจะต้องผ่านการตรวจสอบและการทดสอบข้อบกพร่อง หากการชุบทองบนแผงวงจรไม่ราบรื่นพอหรือไม่ยึดติดกับพื้นผิวอย่างเพียงพอผลลัพธ์จะไม่ดีพอสำหรับการปล่อยในเชิงพาณิชย์ เพื่อให้นิ้วทองของ PCB มารวมกันกระบวนการชุบด้วยไฟฟ้าจะต้องดำเนินการในขั้นตอนที่รายละเอียดรอบแผงวงจรเสร็จสมบูรณ์เป็นครั้งแรก เมื่อต้องชุบนิ้วนิกเกิลจะถูกนำไปใช้กับทองแดง จากนั้นจะใช้พื้นผิวเสร็จสิ้นครั้งสุดท้าย เมื่อทุกอย่างพร้อมใช้งานบอร์ดจะถูกตรวจสอบภายใต้แว่นขยายและทดสอบการยึดเกาะ

ในระหว่างกระบวนการชุบด้วยคลื่นนิ้วทอง PCB ต้องปฏิบัติตามมาตรฐานบางอย่างเพื่อให้นิ้วทำงานอย่างถูกต้อง การออกแบบของ PCB นั้นจะต้องพิจารณาความยาวนิ้วที่เหมาะสมและพื้นที่ที่จำเป็นสำหรับการจัดตำแหน่ง

โดยไม่คำนึงถึงวัตถุประสงค์หรือขนาดของ PCB เองกฎต่อไปนี้จะใช้กับการออกแบบนิ้วทอง:

การชุบผ่านรูไม่ควรอยู่ใกล้กับนิ้วทองนิ้วทองจะต้องไม่มีการติดต่อกับหน้ากากประสานหรือหน้าจอไหมและทั้งสองควรถูกเก็บไว้ในระยะทางที่แน่นอนและนิ้วทองจะต้องเผชิญหน้ากับกลางของ PCB เสมอ (ถ้าคุณต้องการมุมโค้ง) หรือ PCB อาจไม่ถูกแทรกลงในสล็อตที่สอดคล้องกันบนเมนบอร์ด ทองคำใช้ในนิ้วเชื่อมต่อบน PCB ความแข็งแรงของทองคำช่วยให้นิ้วมือทองคำสามารถแทรกและพุ่งออกมาหลายร้อยครั้งโดยไม่ต้องสวมหน้าสัมผัสการเชื่อมต่อ หากไม่มีการป้องกันการชุบทองแผงวงจรอาจสูญเสียการเชื่อมต่อได้อย่างง่ายดายหลังจากใช้งานไม่กี่ครั้ง

คุณอาจสงสัยว่าทำไมทองคำถึงดีกว่าโลหะประเภทอื่น ท้ายที่สุดทองคำเป็นหนึ่งในองค์ประกอบธรรมชาติที่หายากและแพงที่สุด มันจะไม่คุ้มค่ากว่านี้หรือไม่ที่จะแผ่นขอบการเชื่อมต่อของ PCB กับทองแดงหรือนิกเกิล? อย่างไรก็ตามฟังก์ชั่นที่จำเป็นของแผงวงจรพิมพ์ต้องใช้ทองคำ เมื่อ PCBs พัฒนาไปสู่รูปแบบที่ทันสมัยทองคำจึงถูกกำหนดให้เป็นโลหะติดต่อที่เหมาะสมที่สุดเนื่องจากมีหลายปัจจัย ข้อได้เปรียบหลักของทองคำคือค่าการนำไฟฟ้าและการต้านทานการกัดกร่อนของโลหะผสม เพื่อเพิ่มความแข็งแรงทองคำที่ใช้ในแผงวงจรที่พิมพ์มักจะรวมกับนิกเกิลหรือโคบอลต์ซึ่งให้ทองคำต้านการสึกหรอมากขึ้นในใบหน้าของกิจกรรม PCB คงที่
