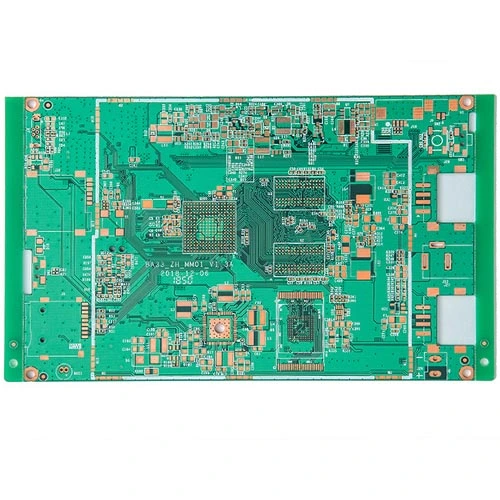

แผงวงจร PCB ต่อต้านการออกซิเดชั่น OSP
  • แผงวงจร PCB ต่อต้านการออกซิเดชั่น OSP แผงวงจร PCB ต่อต้านการออกซิเดชั่น OSP

แผงวงจร PCB ต่อต้านการออกซิเดชั่น OSP

ผู้ผลิต Vifull ในประเทศจีนนำเสนอผลิตภัณฑ์คุณภาพสูงคุณสามารถซื้อแผงวงจร PCB ต่อต้านการออกซิเดชั่นที่มีคุณภาพสูงได้ในราคาที่ดี

ส่งคำถาม

รายละเอียดสินค้า

องค์ประกอบของ OSP:

ส่วนผสมทั่วไป: alkylbenzimidazole, กรดอินทรีย์, ทองแดงคลอไรด์และน้ำปราศจากไอออน


ข้อดีของ OSP

1. ความเสถียรทางความร้อน เมื่อเทียบกับฟลักซ์ซึ่งเป็นตัวแทนการรักษาพื้นผิวก็พบว่าหลังจาก OSP ได้รับความร้อนสองครั้งที่ 235 ℃ไม่มีการพัวพันบนพื้นผิวและฟิล์มป้องกันไม่ได้รับความเสียหาย นำตัวอย่างของ OSFP และ ELUX สองตัวอย่างตามลำดับและนำไปใช้เป็น 6NC, อุณหภูมิคงที่ 10% ที่สามารถย่อยได้ในเวลาเดียวกัน หลังจากหนึ่งสัปดาห์ไม่มีการเปลี่ยนแปลงที่ชัดเจนในตัวอย่าง OSP ในขณะที่มีจุดเล็ก ๆ บนพื้นผิวของตัวอย่าง FULX นั่นคือมันถูกบล็อก ออกซิเดชันหลังการให้ความร้อน

2. การจัดการอย่างง่าย กระบวนการ OSP นั้นค่อนข้างง่ายและใช้งานง่าย ลูกค้าสามารถใช้วิธีการเชื่อมใด ๆ สำหรับการประมวลผลโดยไม่ต้องปฏิบัติเป็นพิเศษ ในการผลิตวงจรไม่จำเป็นต้องพิจารณาปัญหาความสม่ำเสมอของพื้นผิว ไม่จำเป็นต้องกังวลเกี่ยวกับความเข้มข้นของของเหลววิธีการจัดการนั้นง่ายและสะดวกและวิธีการใช้งานง่ายและเข้าใจง่าย

3. ต้นทุนต่ำ เนื่องจากมันทำปฏิกิริยากับชิ้นส่วนทองแดงเปลือยเพื่อสร้างฟิล์มป้องกันแบบไม่ติดและสม่ำเสมอราคาต่อตารางเมตรจึงต่ำกว่าตัวแทนการรักษาพื้นผิวอื่น ๆ ราคาถูก

4. ลดมลพิษ, OSP ไม่มีสารอันตรายที่ส่งผลโดยตรงต่อสิ่งแวดล้อมเช่น: สารประกอบตะกั่วและสารตะกั่วโบรมีนและโบรไมด์ ฯลฯ ในสายการผลิตอัตโนมัติสภาพแวดล้อมการทำงานดีและความต้องการอุปกรณ์ไม่สูง

5. สะดวกสำหรับผู้ผลิตปลายน้ำที่จะประกอบและการรักษาพื้นผิวของ OSP นั้นราบรื่น เมื่อพิมพ์กระป๋องหรือวางส่วนประกอบ SMD จะช่วยลดการเบี่ยงเบนของชิ้นส่วนและลดความน่าจะเป็นของการบัดกรีที่ว่างเปล่าของข้อต่อประสาน SMD

6. แผงวงจร OSP สามารถลดความสามารถในการบัดกรีที่ไม่ดี ในระหว่างกระบวนการผลิตผู้ตรวจสอบจะต้องสวมถุงมือเพื่อป้องกันเหงื่อมือหรือหยดน้ำจากที่เหลืออยู่บนข้อต่อประสานทำให้ส่วนประกอบของพวกเขาสลายตัว


ในสภาพแวดล้อมที่ลูกค้าทั่วโลกใช้การเชื่อมต่อการระเบิดแบบตะกั่วการรักษาพื้นผิวทั่วไปนั้นเหมาะสมมาก เนื่องจากกระบวนการ OSP ไม่มีสารที่เป็นอันตรายพื้นผิวจะราบรื่นประสิทธิภาพมีความเสถียรและราคาต่ำ การใช้กระบวนการบำบัดพื้นผิวอย่างง่ายจะเป็นผู้นำในอุตสาหกรรมแผงวงจร ด้วยแนวโน้มของการรักษาพื้นผิว BGA และ CSP ที่มีความหนาแน่นสูงก็เริ่มที่จะแนะนำและใช้


แผ่นข้อมูล

ชื่อผลิตภัณฑ์: แผงวงจร PCB ต่อต้านการออกซิเดชั่น OSP
วัสดุ PCB: FR-4
ความหนาของฟอยล์ทองแดง: 35um
ขนาด: 68. 36*34 6 มม.
รูรับแสงขั้นต่ำ: 0. 45 มม.
ความหนา PCB: 1. 6 มม.
ความกว้างของเส้นและระยะทางเส้น: 0. 15 มม./0 20 มม.
กระบวนการ PCB: การต่อต้านออกซิเดชั่น OSP


แท็กยอดนิยม: แผงวงจร PCB ต่อต้านการออกซิเดชั่น OSP
