แผงวงจร PCB 8 ชั้น

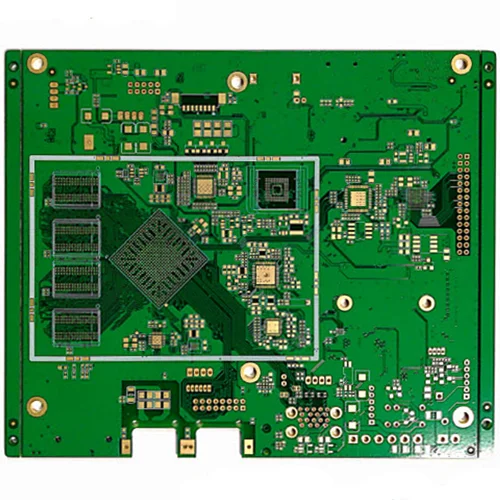

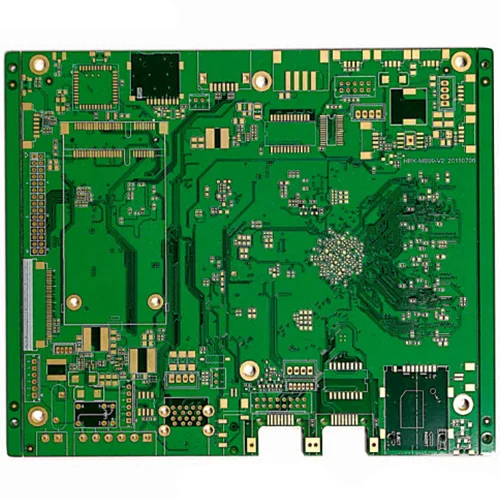

แผงวงจร PCB 8 ชั้นเป็น PCB หลายชั้นที่ให้พื้นที่การกำหนดเส้นทางที่เพียงพอสำหรับแอปพลิเคชันที่ต้องใช้หลายเกาะ แผงวงจรที่พิมพ์ออกมานี้สามารถช่วยปรับปรุงประสิทธิภาพการทำงานของ EMC โดยการเพิ่มสองระนาบ

บอร์ดนี้มักจะติดตั้งบนอุปกรณ์ขนาดกะทัดรัดเช่นเมนบอร์ด, นาฬิกาที่สวมใส่ได้, แบ็คเพลน, ฯลฯ ค่าใช้จ่ายที่เพิ่มขึ้นของ PCB 8 ชั้นทำให้ค่าใช้จ่ายเพิ่มเติมสำหรับประสิทธิภาพ EMC ที่ยอดเยี่ยม PCB stackup 8 ชั้นประกอบด้วย 4 ระนาบและ 4 ชั้นเส้นทางที่เชื่อมต่อด้วยวัสดุอิเล็กทริก 7 แถว

PCB มีบอร์ดหกชั้นสำหรับประสิทธิภาพ EMC ที่สูงขึ้น PCB 8 ชั้นถูกปิดผนึกด้วยหน้ากากบัดกรีที่ด้านล่างและด้านบน

PCB stackup 8 ชั้นมีข้อดีมากมายที่ทำให้เป็นทางเลือกที่เหมาะสำหรับวัสดุแผงวงจรอื่น ๆ นี่คือประโยชน์ของ PCBs เหล่านี้

ลดความเปราะบาง: PCB 8 ชั้นช่วยลดความเปราะบางของอุปกรณ์และปรับปรุงประสิทธิภาพโดยรวม สิ่งนี้จะช่วยปกป้องเลเยอร์ด้านในจากเสียงรบกวนซึ่งจะช่วยลดความเสี่ยงต่อแรงภายนอก

ลดรังสี: stackup แบบหลายชั้นประเภทนี้ช่วยกำจัดรังสีใด ๆ ที่อาจเกิดขึ้นในแอปพลิเคชันความเร็วสูง ซึ่งแตกต่างจาก stackups อื่น ๆ PCB 8 ชั้นกำจัดรังสี EMI

ค่าใช้จ่ายในการดำเนินงานที่ต่ำกว่า: 8 ชั้น PCB Stackup เป็นตัวเลือกที่คุ้มค่า สำหรับการเปลี่ยนและทำความสะอาดสแต็กนี้สามารถประหยัดเงินได้มาก ซึ่งหมายความว่า Stackup PCB 8 ชั้นต้องการการบำรุงรักษาเพียงเล็กน้อยและมีความทนทานมาก

ฟังก์ชั่นที่เพิ่มขึ้น: การเลือก PCB 8 ชั้นจะช่วยเพิ่มความเร็วและการทำงานของอุปกรณ์ที่ใช้ แผงวงจรพิมพ์ดังกล่าวมีความน่าเชื่อถือและใช้งานได้จริงในแอปพลิเคชันที่แตกต่างกัน PCB นี้มีวัสดุนำไฟฟ้ามากกว่า 4 ชั้นเพื่อเพิ่มการกำหนดเส้นทางสัญญาณ

แอปพลิเคชัน PCB Stackup 8 ชั้น

8-LAYER PCB Stackup เป็นสแต็คที่พบมากที่สุดในเครื่องใช้ไฟฟ้าส่วนใหญ่ PCB หลายชั้นนี้สามารถใช้ในแอพพลิเคชั่นที่หลากหลายเช่น:

อุตสาหกรรมการแพทย์

อุตสาหกรรมยานยนต์

อุตสาหกรรมการผลิต

อุตสาหกรรมแปรรูปเคมี

อุตสาหกรรมการบินและอวกาศ
