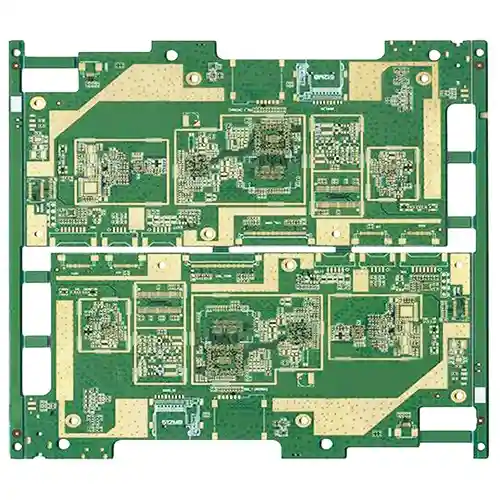

อุปกรณ์การแพทย์ PCB

ธุรกิจกระดานวงจรพิมพ์ (PCB) ได้ขยายอิทธิพลที่ไม่อาจต้านทานได้เนื่องจากการพัฒนาอย่างต่อเนื่องของโลกเทคโนโลยีและการใช้งานในสาขาต่าง ๆ ในช่วงไม่กี่ปีที่ผ่านมาผลกระทบที่มีต่อโลกอิเล็กทรอนิกส์เกินกว่าการคาดการณ์ทั้งหมดรวมถึงอุปกรณ์ IoT, สมาร์ทโฟน, คอมพิวเตอร์, ปัญญาประดิษฐ์และอื่น ๆ อีกมากมาย

ตอนนี้ PCBS กำลังเปลี่ยนอุปกรณ์การแพทย์และลดช่องว่างระหว่างผู้ป่วยและแพทย์ในธุรกิจเทคโนโลยีการแพทย์ PCBs ได้ทำการพัฒนาอุปกรณ์การแพทย์ที่สะดวกเหล่านี้เป็นไปได้ ความก้าวหน้าในเทคโนโลยีการดูแลสุขภาพกำลังช่วยแก้ปัญหาความท้าทายที่สำคัญหลายประการในสาขาการแพทย์เช่นการสร้างการวินิจฉัยที่ถูกต้องและติดตามสุขภาพของผู้ป่วย

อุตสาหกรรมอิเล็กทรอนิกส์ทางการแพทย์กำลังเติบโตอย่างรวดเร็วและดูเหมือนว่าจะไม่มีสัญญาณของการชะลอตัวซึ่งแสดงให้เห็นถึงอิทธิพลของ PCBs ในด้านการแพทย์ ภายในปี 2565 ตลาดอิเล็กทรอนิกส์การแพทย์ระดับโลกคาดว่าจะสูงถึง $ 4 4 พันล้าน ด้วยความก้าวหน้าของเทคโนโลยี PCBs มีความสำคัญมากขึ้นเรื่อย ๆ ในสาขาการแพทย์ เนื่องจากลักษณะดิจิตอลอุปกรณ์การแพทย์และอุปกรณ์การแพทย์ส่วนใหญ่ในปัจจุบันต้องการให้ PCB ทำงานได้อย่างถูกต้องและมีประสิทธิภาพ

อุปกรณ์การแพทย์เช่นเครื่องกระตุ้นหัวใจอุปกรณ์กระตุ้นกล้ามเนื้อไฟฟ้า MRI ระบบถ่ายภาพทางการแพทย์การสแกน CT และอุปกรณ์อัลตราซาวด์ต้องใช้ PCBs

เทคโนโลยีการแพทย์ PCB และประเภทของพวกเขา

PCBs ทางการแพทย์จะต้องผลิตด้วยความระมัดระวังอย่างมากเพื่อให้แน่ใจว่าน่าเชื่อถือ นี่เป็นเพราะชีวิตมนุษย์ขึ้นอยู่กับอุปกรณ์ที่เป็นที่ตั้งของพวกเขา PCBs จะต้องตอบสนองความต้องการที่เข้มงวดมากเมื่อพูดถึงความสะอาด นี่เป็นเรื่องจริงโดยเฉพาะอย่างยิ่งสำหรับผู้ที่ใช้ในการปลูกถ่าย อันดับแรกพวกเขาจะต้องถูกสุขลักษณะ พวกเขาจะต้องมีขนาดกะทัดรัดมากกว่าปกติ ดังนั้นอุปกรณ์การแพทย์ส่วนใหญ่จึงใช้ HDI (ความหนาแน่นสูงระหว่างกัน) PCBs

ต่อไปนี้เป็นเทคโนโลยีที่ใช้ในการประกอบ PCB ทางการแพทย์:

เทคโนโลยี HDI / Via-in-Pad

การออกแบบของการแทรก Vias ภายในแผ่นทองแดงเรียกว่าผ่านทางแพดและมักจะใช้เพื่อประหยัดพื้นที่บน PCB ด้วยความช่วยเหลือของเทคโนโลยี Via-in-Pad ทำให้ PCB สามารถให้พื้นที่มากขึ้นถึง 50% สำหรับการจัดวางส่วนประกอบ การใช้ VIAS อย่างกว้างขวางในแผ่นอิเล็กโทรดโดยวิศวกร PCB กำลังแสวงหาระยะห่างที่ยอมรับได้มากขึ้นสำหรับอุปกรณ์และอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก

VIAS อื่น ๆ เช่น vias คนตาบอดและฝังตัวช่วยลดพื้นที่และเพิ่มความหนาแน่นของส่วนประกอบ แต่สำหรับ PCB ที่ต้องการความเร็วสูงและการกระจายตัวสูงเฉพาะผ่านทางแพดยังคงเป็นตัวเลือกที่ดีที่สุด

เทคโนโลยี Mount Surface

เทคโนโลยี Mount Surface (SMT) ถูกใช้ในอุปกรณ์ที่ผลิตในเชิงพาณิชย์เกือบทั้งหมดเนื่องจากมีข้อได้เปรียบอย่างมากในกระบวนการผลิต PCB และช่วยให้อุปกรณ์อิเล็กทรอนิกส์มากขึ้นในพื้นที่ที่เล็กลงเนื่องจากขนาด SMT ขนาดเล็กลง นอกเหนือจากการมีขนาดกะทัดรัดแล้ว Surface Mount Technology (SMT) ยังช่วยให้การบัดกรีอัตโนมัติและชุดประกอบ PCB ซึ่งช่วยเพิ่มความน่าเชื่อถือและประหยัดเงิน

PCB Fine Lines and Spaces

อุปกรณ์อิเล็กทรอนิกส์แบบพกพารุ่นต่อไปจะพึ่งพาเทคโนโลยี PCB ที่มีความหนาแน่นสูง (HDI) อย่างหนักรวมถึงบรรทัดเล็ก ๆ และช่องว่าง (2 ล้านและต่ำกว่า) เทคโนโลยีนี้มีข้อดีหลายประการผ่านเทคโนโลยีแบบดั้งเดิมรวมถึงขนาดบอร์ดที่ลดลงการเดินสายที่เพิ่มขึ้นและต้นทุนการผลิตที่ลดลง

แอปพลิเคชั่น PCB ทางการแพทย์ในอุตสาหกรรมการแพทย์

แผงวงจรพิมพ์และอุปกรณ์อิเล็กทรอนิกส์มีบทบาทสำคัญในอุตสาหกรรมการแพทย์ พวกเขาไม่เพียง แต่ใช้ในเครื่องใช้ไฟฟ้าเท่านั้น แต่ยังรวมถึงอุปกรณ์ตรวจสอบการวินิจฉัยและการรักษาด้วย นอกจากนี้ PCBs ในอุตสาหกรรมการดูแลสุขภาพกำลังขยายตัวอย่างรวดเร็วด้วยความก้าวหน้าทางเทคโนโลยีเปิดโอกาสใหม่

PCB มักใช้ในแอปพลิเคชันต่อไปนี้:

อุปกรณ์สแกน: สแกนเนอร์ CT, หน้าจอเอ็กซเรย์และการสแกนอัลตร้าซาวด์ทั้งหมดขึ้นอยู่กับส่วนประกอบอิเล็กทรอนิกส์ในการทำงาน

จอภาพ: อุปกรณ์ตรวจสอบทางการแพทย์เช่นจอภาพอัตราการเต้นของหัวใจจอภาพน้ำตาลในเลือดและการตรวจสอบความดันโลหิตทั้งหมดมีส่วนประกอบอิเล็กทรอนิกส์

เครื่องมือทางการแพทย์: การวิจัยทางการแพทย์ต้องใช้เครื่องมือที่หลากหลายในการรวบรวมข้อมูลและผลการทดสอบ PCBs มักพบได้ในกล้องจุลทรรศน์อิเล็กตรอนระบบควบคุมคอมเพรสเซอร์และอุปกรณ์อื่น ๆ

ด้วยเหตุผลด้านสุขภาพ PCB จะต้องเป็นไปตามมาตรฐานที่สูงขึ้นในอุตสาหกรรมการแพทย์ นอกจากนี้อุปกรณ์เหล่านี้จะต้องเชื่อถือได้และมีคุณภาพสูงเพื่อตอบสนองความต้องการทางการแพทย์ อุปกรณ์การแพทย์ PCBs ส่วนใหญ่ได้รับการพัฒนาและมีแนวโน้มที่จะเล็กลงเนื่องจากข้อ จำกัด ขนาดอุปกรณ์
