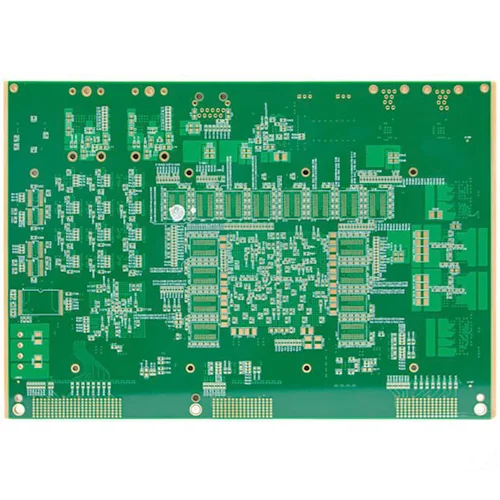

PCB ความเร็วสูงที่มีความหนาแน่นสูง 24 ชั้น

PCB 24 ชั้นคืออะไร?

PCB ความเร็วสูงที่มีคุณภาพสูง 24 ชั้นมีคุณภาพสูงให้บริการโดยผู้ผลิต Viafull ของจีน ซื้อ PCB ความเร็วสูงที่มีความหนาแน่นสูง 24 ชั้นซึ่งมีคุณภาพสูงโดยตรงด้วยราคาต่ำ PCB 24 ชั้นเป็นบอร์ดหลายชั้นขั้นสูงที่มี 24 ชั้นทองแดง PCB รวมถึงเลเยอร์สัญญาณเลเยอร์พื้นดินและชั้นพลังงาน นอกจากนี้ PCB นี้ยังประกอบด้วยหน้าจอไหมหน้ากากประสาน ฯลฯ PCB 24 ชั้นมีความหนาประมาณ 5 มม. มันมีความเสถียรของมิติเนื่องจากจำนวนเลเยอร์ในนั้น

ผู้ผลิตจัดชั้นพื้นดินและเลเยอร์สัญญาณได้อย่างมีประสิทธิภาพ สิ่งนี้จะช่วยให้แน่ใจว่า PCB เข้ากันได้กับแอปพลิเคชัน HDI แอปพลิเคชันเหล่านี้มีการเชื่อมต่อระหว่างกันที่มีความหนาแน่นสูง วัสดุที่ใช้ใน PCB 24 ชั้นทำให้มั่นใจได้ว่ามีค่าคงที่ไดอิเล็กตริกต่ำ นอกจากนี้วัสดุอิเล็กทริกที่ใช้ในบอร์ดหลายชั้นขั้นสูงนี้บาง ดังนั้นสิ่งนี้จะช่วยสร้างการมีเพศสัมพันธ์ที่แน่นหนาระหว่างเลเยอร์

วัสดุ PCB 24 ชั้น

PCB 24 ชั้นมีวัสดุที่แตกต่างกันในกระบวนการผลิต มันใช้วัสดุเช่นฟอยล์ทองแดง, FR4, CEM3 และอีพอกซีเรซิน ใน PCB นี้ผู้ผลิตแผ่นลามิเนตฟอยล์ทองแดงและวัสดุเรซินใยแก้วเข้าด้วยกัน FR4 เป็นวัสดุ PCB ที่ให้ความแข็งแกร่งเพียงพอในอุปกรณ์อิเล็กทรอนิกส์ มันให้อุณหภูมิการเปลี่ยนแก้วเพียงพอ

นอกจากนี้วัสดุมีความต้านทานความชื้นที่ยอดเยี่ยม ซึ่งหมายความว่า PCBs ที่มี FR4 สามารถทนต่ออุณหภูมิสูงได้ นอกจากนี้วัสดุนี้มีความแข็งแรงของอิเล็กทริกที่เหมาะสม

Silkscreen, FR4 และ Solder Mask เป็นวัสดุพื้นฐานของ PCB 24 ชั้น อุณหภูมิการเปลี่ยนกระจกสูงเป็นคุณสมบัติที่สำคัญของ PCB 24 ชั้น

วัสดุอื่น ๆ ที่ใช้ในการผลิต PCB 24 ชั้น ได้แก่ Copper Foil และ Prepreg 24 ชั้น PCB สามารถมีความหนาของทองแดงที่แตกต่างกัน ความหนาของทองแดงและจำนวนเลเยอร์ช่วยให้การโหลดกระแสสูง

24 เลเยอร์ PCB stackup คืออะไร?

24 เลเยอร์ PCB Stackup เป็นการจัดเรียงชั้นบนบนแผงวงจร ใน PCB หลายชั้นมีหลายวิธีในการวางเลเยอร์ทองแดงบนกระดาน ผู้ผลิตพิจารณาปัจจัยสำคัญหลายประการก่อนที่จะจัดเรียงสแต็คหลายชั้น

ใน stackup 24 เลเยอร์มีเลเยอร์การกำหนดเส้นทางเลเยอร์พื้นดินและเลเยอร์พลังงาน เลเยอร์การกำหนดเส้นทางอาจเป็นชั้นบนชั้นกลางหรือชั้นล่าง ชั้นกราวด์และชั้นพลังงานมีความสำคัญมากในสแต็คนี้

เลเยอร์การกำหนดเส้นทางสร้างการเชื่อมต่อระหว่างส่วนประกอบ ผู้ผลิตสามารถวางเลเยอร์การเดินสายที่ชั้นล่างสุดหรือชั้นกลาง ขึ้นอยู่กับข้อกำหนดของแอปพลิเคชันของคณะกรรมการ การกำหนดเส้นทางสัญญาณเป็นส่วนสำคัญของบอร์ดหลายชั้น โครงสร้าง stackup ของ PCB 24 ชั้นกำหนดฟังก์ชั่น stackup ที่ได้รับการจัดตำแหน่งอย่างดีจะช่วยให้มั่นใจว่าการกำหนดเส้นทางสัญญาณใน PCB

การผลิต PCB 24 ชั้น

การผลิต PCB 24 ชั้นเกี่ยวข้องกับกระบวนการบางอย่าง เนื่องจาก PCB นี้มีวัสดุนำไฟฟ้าสิบชั้นการผลิตจึงซับซ้อน ผู้ผลิตลามิเนตแกนและชั้น prepreg ภายใต้ความดันสูงและอุณหภูมิสูง

ในระหว่างกระบวนการนี้ผู้ผลิตตรวจสอบให้แน่ใจว่าไม่มีอากาศระหว่างเลเยอร์ PCB พวกเขายังมั่นใจได้ว่ากาวที่ช่วยให้เลเยอร์ละลายอย่างถูกต้อง PCB 24 ชั้นประกอบด้วยวัสดุที่หลากหลาย แกนและ prepreg เป็นวัสดุที่คล้ายกัน อย่างไรก็ตาม prepreg นั้นมีความเหนียวมากกว่าแกนกลาง นี่เป็นเพราะมันไม่ได้รับการรักษาอย่างเต็มที่ เมื่อผู้ผลิตใช้อุณหภูมิสูงกับ stackup prepreg จะละลาย เลเยอร์จะเชื่อมต่อเข้าด้วยกัน หลังจากระบายความร้อนผลลัพธ์คือบอร์ด 24 ชั้นที่เป็นของแข็ง ผู้ผลิตใช้หน้ากากประสานกับบอร์ดหลายชั้น บทบาทของหน้ากากบัดกรีคือการป้องกันไม่ให้ร่องรอยสั้นลง ชั้นด้านในของบอร์ดหลายชั้นรวมถึงไฟเบอร์กลาสและอีพ็อกซี่แกนและลามิเนต prepreg เลเยอร์เหล่านี้เข้าด้วยกัน ผู้ผลิตวางเลเยอร์ด้านในเข้าด้วยกันเพื่อให้แน่ใจว่าชั้นจะอยู่ในแนวเดียวกัน

กระบวนการผลิตของ PCB 24 ชั้นอธิบายสั้น ๆ ดังนี้:

การถ่ายภาพชั้นในและการแกะสลัก

การเคลือบชั้นใน

กระดานขุดเจาะ

การถ่ายภาพชั้นนอก

การชุบและการแกะสลัก

การแกะสลักเลเยอร์ด้านนอก

หน้ากากบัดกรี

การพิมพ์หน้าจอ

การทดสอบ

ข้อดีของ PCB 24 ชั้น

PCB นี้ช่วยเพิ่มฟังก์ชั่นของอุปกรณ์อิเล็กทรอนิกส์ คณะกรรมการ 24 ชั้นมีข้อได้เปรียบที่ดีซึ่งจำเป็นสำหรับโครงการ ข้อดีบางประการเหล่านี้คือ:

การออกแบบขนาดกะทัดรัด

PCB 24 ชั้นรองรับการออกแบบขนาดกะทัดรัด ชั้นกราวด์และเลเยอร์สัญญาณของ PCB ซ้อนทับกัน บอร์ดนี้เหมาะสำหรับอุปกรณ์ขนาดเล็กเช่นแล็ปท็อปโทรศัพท์มือถือ ฯลฯ อุปกรณ์อิเล็กทรอนิกส์มีขนาดเล็กลงและซับซ้อนมากขึ้น PCB 24 ชั้นเหมาะสำหรับอุปกรณ์ที่ซับซ้อนและจิ๋ว

เหมาะสำหรับอุณหภูมิที่แตกต่างกัน

PCB 24 ชั้นสามารถทำงานได้ที่อุณหภูมิต่างกัน PCB นี้ออกแบบมาเพื่อทำงานที่อุณหภูมิต่างกัน บอร์ด 24 ชั้นเหมาะสำหรับการใช้งานที่มีประสิทธิภาพสูงและสูง

การนำกระแสสูง

ข้อได้เปรียบที่สำคัญอีกประการหนึ่งของ PCB ประเภทนี้คือความสามารถในการรับภาระกระแสสูง PCB มีให้เลือกด้วยความหนาของทองแดงที่แตกต่างกัน มันสามารถทนต่อพลังงานสูง

ฟังก์ชั่นสูง

PCB 24 ชั้นใช้งานได้จริงมาก ดังนั้นจึงมีการใช้กันอย่างแพร่หลายในการเชื่อมต่อระหว่างกันที่มีความหนาแน่นสูงและโครงการพลังงานสูง นอกจากนี้ PCB ยังปรับปรุงประสิทธิภาพของโครงการความเร็วสูง
