เกณฑ์สำหรับ PCB stackup 12 ชั้นที่ดี:
Viafull เป็นผู้ผลิต PCB อันดับสองและซัพพลายเออร์อันดับสองในประเทศจีน
A. ระนาบภาคพื้นดินเป็นที่ต้องการเนื่องจากสามารถกำหนดเส้นทางสัญญาณในการกำหนดค่า microstrip
B. PCB 12 ชั้นที่ขึ้นอยู่กับระนาบภาคพื้นดินมีอิมพีแดนซ์พื้นต่ำและเสียงรบกวนต่ำ
C. ชั้นกลางระหว่างเลเยอร์ทำหน้าที่เป็นเส้นทางสำหรับสัญญาณความเร็วสูง เลเยอร์สัญญาณจะต้องเรียงซ้อนกันอย่างใกล้ชิดแม้ในระนาบที่อยู่ติดกัน
D. คุณต้องวางเลเยอร์ระนาบและเลเยอร์สัญญาณในเลเยอร์ที่อยู่ติดกัน
E. ระนาบขนาดใหญ่และระนาบพลังงานเข้าด้วยกันอย่างแน่นหนา
ทีมออกแบบผู้เชี่ยวชาญของเรามุ่งเน้นไปที่จุดต่อไปนี้เมื่อเลือก stackup 12 ชั้น:
เลเยอร์สัญญาณควรอยู่ติดกับเครื่องบินเสมอ
เครื่องบินสามารถใช้เป็นเส้นทางส่งคืนสำหรับสัญญาณ
เลเยอร์สัญญาณควรเข้ากันอย่างแน่นหนากับระนาบที่อยู่ติดกัน
กำหนดส่วนผลตอบแทนของสัญญาณ

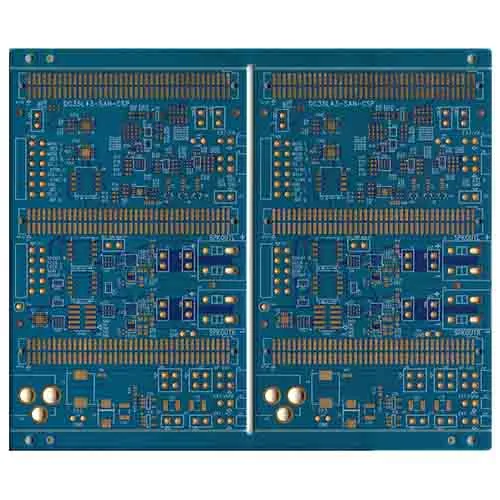

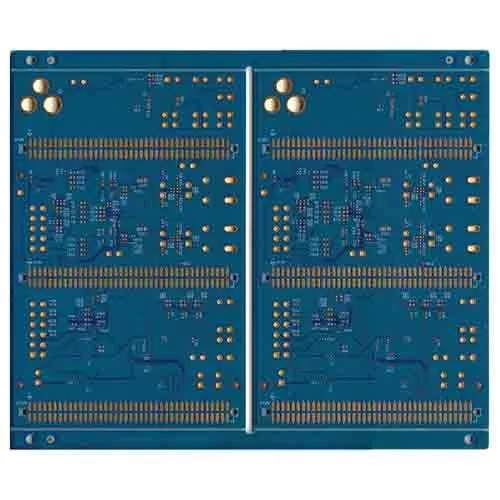

| ชื่อ: | PCB ลำดับที่สอง 12 ชั้น |
| กระดาน: | FR4 |
| จำนวนเลเยอร์: | 12l |
| วัสดุ: | Isola |
| ความหนาของบอร์ด: | 2. 0 มม. |
| ความหนาทองแดงชั้นในและด้านนอก: | 1oz |
| รูรับแสงขั้นต่ำ: | 0. 1 มม. |
| การรักษาพื้นผิว: | ทองแช่ |
| ความกว้างของเส้น: | 0. 1 มม. |
| ระยะห่างของเส้น: | 0. 1 มม. |
| BGA Pad: | 0. 15 มม. |
