ชื่อเต็มของ BGA คืออาร์เรย์กริดบอล (PCB พร้อมโครงสร้างอาร์เรย์กริดบอล) ซึ่งเป็นวิธีการบรรจุ PIN สำหรับส่วนประกอบขนาดใหญ่ ความแตกต่างคือ "พื้นที่ 1 มิติ" หมุดแถวเดียวที่ระบุไว้รอบ ๆ เช่นหมุดขยายปีกนกปีกนกหมุดขยายแบนหรือหมุดรูปตัว J หดกลับไปที่ด้านล่างของช่องท้อง ฯลฯ จะเปลี่ยนเป็นอาร์เรย์ที่มีอยู่ด้านล่างของช่องว่าง มันมีลักษณะของพื้นที่บรรจุภัณฑ์ขนาดเล็กฟังก์ชั่นที่เพิ่มขึ้นจำนวนพินเพิ่มขึ้นความน่าเชื่อถือสูงประสิทธิภาพไฟฟ้าที่ดีและค่าใช้จ่ายที่ครอบคลุมต่ำ

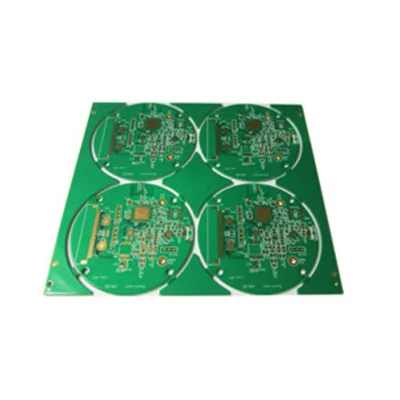

ชื่อ: | PCB วงจร BGA ขนาดเล็ก PCB |
จำนวนเลเยอร์: | 4 เลเยอร์ |
วัสดุ PCB: | FR4 TG170 |
ความหนา PCB: | 1. 6 มม. |
การรักษาพื้นผิว: | Enig (ความหนาทอง 2u ") |
ความหนาของทองแดงเสร็จแล้ว: | 1/1/1/1 ออนซ์ |
หมึกมาสก์บัดกรี: | สีเขียว, แสงแดด PSR-4000 |
ความกว้างของเส้นขั้นต่ำและระยะห่างของเส้น: | 0. 07/0 09 มม. |
BGA Pad: | 0. 25 มม. |
