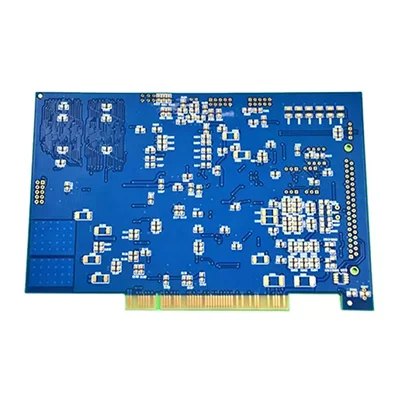

Multi-Layer Gold Finger Motherboard Control PCB

สำหรับคุณเราสามารถเสนอราคาที่ดีขึ้นและบริการที่มีความสามารถ หากคุณรู้สึกทึ่งกับการควบคุม Multi-Layer Gold Finger Motherboard PCB โปรดติดต่อเรา เราปฏิบัติตามมาตรฐานของการบริการที่ขับเคลื่อนด้วยมโนธรรมและมุ่งมั่นในราคาของการประกันคุณภาพการปฏิบัติตามมาตรฐานของบริการมโนธรรมที่มีราคามโนธรรมและทุ่มเทเพื่อให้คุณรู้สึกปลอดภัย

ส่งคำถาม

รายละเอียดสินค้า

การประมวลผลอย่างละเอียดของ PCB Gold Fingers:

1. สำหรับบอร์ด PCB ที่ต้องเสียบและถอดปลั๊กบ่อย ๆ นิ้วทองมักจะต้องชุบแข็งเพื่อเพิ่มความต้านทานการสึกหรอของนิ้วทอง

2. นิ้วทองจะต้องเอียงไปข้างหลังโดยทั่วไป 45 °มุมอื่น ๆ เช่น 20 °, 30 ° ฯลฯ หากการออกแบบไม่เอียงไปข้างหลังมีปัญหา ลูกศรในรูปด้านล่างแสดงมุมเอียง 45 °:

3. นิ้วทองต้องทำหน้าต่างเชื่อมทั้งหมด พินไม่จำเป็นต้องเปิดตาข่ายเหล็ก

4. ระยะห่างขั้นต่ำระหว่าง Shenxi และ Shenyin Pads คือ 14 ล้าน ขอแนะนำว่าแผ่นรองจะอยู่ห่างจากตำแหน่งนิ้วมากกว่า 1 มม. รวมถึง Via Pad;

5. อย่าใช้ทองแดงบนพื้นผิวของนิ้วทอง

แผ่นข้อมูล

ชื่อ:	Multi-Layer Gold Finger Motherboard Control PCB
พิมพ์:	แผงวงจรหลายชั้น
จำนวนเลเยอร์:	6 ชั้น
วัสดุพื้นฐาน:	FR4, อลูมิเนียม, TG FR4 สูง
ความหนาของทองแดง:	0. 5-1 ออนซ์
ความหนาของบอร์ด:	0. 4-4. 0 มม.
รูรับแสง:	0. 15-0 2 มม.
ความกว้างของเส้น:	0. 1-0 3 มม.
ระยะห่างของเส้น:	0. 1-0 3 มม.
การรักษาพื้นผิว:	การแช่ทองคำ, การฉีดพ่นดีบุก, นิ้วทอง
หน้ากากประสาน:	สีเขียว
