ค้นหาบอร์ด PCB ความถี่สูงไฮบริดจำนวนมากจากจีนที่ Viafull ให้บริการหลังการขายมืออาชีพและราคาที่เหมาะสมรอคอยที่จะได้รับความร่วมมือ ด้วยการพัฒนาอย่างรวดเร็วของเทคโนโลยีการสื่อสารทางอิเล็กทรอนิกส์เพื่อให้ได้การส่งสัญญาณความเร็วสูงและความเที่ยงตรงสูง PCBs คลื่นวิทยุไมโครเวฟมากขึ้นเรื่อย ๆ ในอุปกรณ์การสื่อสาร วัสดุอิเล็กทริกที่ใช้ในแผงวงจรไฮบริดความถี่สูงมีคุณสมบัติทางไฟฟ้าที่ยอดเยี่ยมและความเสถียรทางเคมีที่ดีซึ่งส่วนใหญ่จะปรากฏในสี่ด้านต่อไปนี้
1. PCB ไฮบริดมีลักษณะของการสูญเสียสัญญาณต่ำเวลาการส่งสัญญาณการส่งสัญญาณสั้นและการบิดเบือนการส่งสัญญาณต่ำ
2. คุณสมบัติไดอิเล็กตริกที่ยอดเยี่ยม (ส่วนใหญ่หมายถึง DK ค่าคงที่ไดอิเล็กตริกที่สัมพันธ์กันต่ำ, ปัจจัยการสูญเสียอิเล็กทริกต่ำ DF) นอกจากนี้คุณสมบัติอิเล็กทริก (DK, DF) ยังคงมีเสถียรภาพภายใต้การเปลี่ยนแปลงสิ่งแวดล้อมเช่นความถี่ความชื้นและอุณหภูมิ
3. การควบคุมอิมพีแดนซ์ลักษณะความแม่นยำสูง
4. Hybrid PCB has excellent heat resistance (TG), processability and adaptability.
PCB ไฮบริดความถี่สูงของไมโครเวฟมีการใช้กันอย่างแพร่หลายในอุปกรณ์การสื่อสารเช่นเสาอากาศไร้สายสถานีฐานที่ได้รับเสาอากาศแอมพลิฟายเออร์พลังงานระบบเรดาร์ระบบนำทาง ฯลฯ
ขึ้นอยู่กับปัจจัยอย่างน้อยหนึ่งอย่างเช่นการประหยัดต้นทุนการปรับปรุงความแข็งแรงของการดัดและการควบคุมสัญญาณรบกวนทางแม่เหล็กไฟฟ้าการออกแบบการเคลือบความถี่สูงจะต้องใช้ prepreg ความถี่สูงกับการไหลของเรซินต่ำและสารตั้งต้น FR-4 ที่มีพื้นผิวอิเล็กทริกเรียบ ลามิเนตคอมโพสิตความถี่สูง ในกรณีนี้มีความเสี่ยงที่ดีในการควบคุมการยึดเกาะของผลิตภัณฑ์ในระหว่างกระบวนการเร่งด่วน
1. โครงสร้างการเคลือบคอมโพสิตแบบคอมโพสิตแบบไฮบริดความถี่สูง PCB ความถี่สูง PCB ประกอบด้วยชั้นทองแดง L1 (แผ่นความถี่สูง), ชั้นทองแดง L2 (แผ่น PP), ชั้นทองแดง L3 L2, L3, L4 Copper Layers มีช่องที่มีขนาดเท่ากันในตำแหน่งเดียวกัน เลเยอร์ทองแดง L4 ถูกจัดเรียงด้วยวัสดุบัฟเฟอร์สามในหนึ่งจากด้านในและด้านนอกและแผ่นเหล็กและกระดาษคราฟท์จะถูกซ้อนจากภายนอกไปด้านนอกตามลำดับ แผ่นอลูมิเนียมแผ่นเหล็กและกระดาษคราฟท์จะเรียงซ้อนกันบนชั้นทองแดง L1 จากด้านในไปด้านนอก
2. ตามคุณสมบัติแรกวัสดุบัฟเฟอร์แบบสามในหนึ่งเป็นวัสดุบัฟเฟอร์ที่คั่นกลางระหว่างฟิล์มสองชั้น
3. ตามคุณสมบัติแรกโครงสร้างลามิเนตของคณะกรรมการความถี่สูงควบคุมคณะกรรมการไฮบริดลึกของการประดิษฐ์ในปัจจุบันมีลักษณะว่าแผ่นความถี่สูงเป็นบอร์ด polytetrafluoroethylene
ลักษณะการขยายตัวและการหดตัวของบอร์ดคอมโพสิต PCB แบบไฮบริดความถี่สูงนั้นแตกต่างจากพื้นผิวอีพอกซีเรซินธรรมดาดังนั้นการแปรปรวนและการหดตัวของบอร์ดนั้นยากต่อการควบคุม วัสดุบัฟเฟอร์แบบสามในหนึ่งถูกตั้งไว้ที่ด้านหนึ่งของร่องและวัสดุบัฟเฟอร์สามารถเติมลงในรูร่องระหว่างการกดเพื่อหลีกเลี่ยงปัญหาของรอยบุบ ความดันบัฟเฟอร์กระดาษ Kraft ตั้งอยู่ทั้งสองด้านของกระดาษแข็งเพื่อปรับสมดุลการถ่ายเทความร้อนอย่างสม่ำเสมอและแผ่นเหล็กถูกตั้งค่าเพื่อให้แน่ใจว่าการนำความร้อนสม่ำเสมอในระหว่างการกดเพื่อให้การกดแบนและความร้อนและความดันในระหว่างกระบวนการกดจะสมดุลเพื่อควบคุมความโค้งและการขยายตัวของบอร์ดได้ดีขึ้น
ด้วยการพัฒนาอย่างรวดเร็วของเทคโนโลยีการสื่อสาร 5G ข้อกำหนดความถี่ที่สูงขึ้นจะถูกนำเสนอสำหรับอุปกรณ์สื่อสาร มี PCB ไฮบริดที่มีความถี่สูงไมโครเวฟจำนวนมากในตลาด เทคโนโลยีการผลิตของ PCB ไฮบริดที่มีความถี่สูงไมโครเวฟเหล่านี้ยังให้ข้อกำหนดที่สูงขึ้น เรามีความเชี่ยวชาญในการประมวลผล IPCB มานานกว่า 10 ปีและสามารถให้บริการการผลิต PCB แบบหลายชั้นแบบหลายชั้น เรามีอุปกรณ์ทั้งหมดที่จำเป็นสำหรับกระบวนการทั้งหมดของการผลิต PCB แบบหลายชั้นตามระบบการจัดการมาตรฐานสากล ISO9001-2000 และผ่านการรับรองระบบ IATF16949 และ ISO 14001 ผลิตภัณฑ์ของเราผ่านการรับรอง UL และปฏิบัติตามมาตรฐาน IPC-A-600G และ IPC-6012A เราสามารถให้บริการตัวอย่าง PCB ไฮบริดที่มีความสามารถสูงและมีความสามารถสูงสูงและมีความสามารถสูงและบริการแบทช์

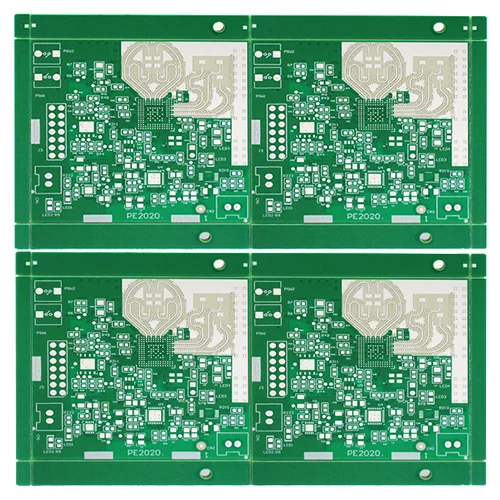

ชื่อ: | บอร์ด PCB ความถี่สูงไฮบริด |
วัสดุ: | rogers4835+it180a |
จำนวนเลเยอร์: | 6L |
ความหนาของทองแดง: | 1oz |
ความหนาของบอร์ด: | 1. 2 มม. |
รูรับแสงขั้นต่ำ: | 0. 15 มม. |
ระยะห่างขั้นต่ำบรรทัด: | 0. 1 มม. |
ความกว้างของเส้นขั้นต่ำ: | 0. 1 มม. |
การรักษาพื้นผิว: | ทองแช่ |
