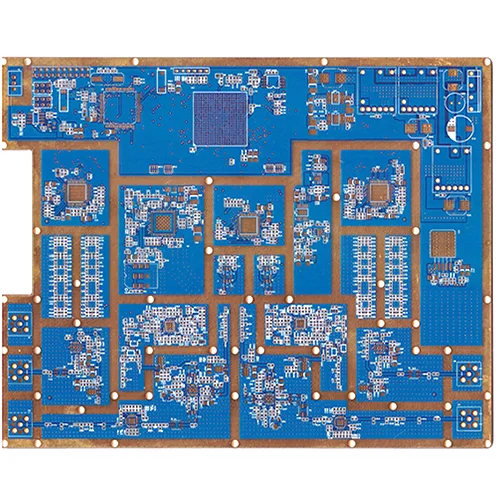

PCB ไฮบริดความถี่สูง

ใช้บอร์ดผสมความถี่สูงที่ไหน?

เครื่องรับสัญญาณดาวเทียมเสาอากาศสถานีฐานส่งไมโครเวฟโทรศัพท์รถยนต์ระบบตำแหน่งทั่วโลกการสื่อสารผ่านดาวเทียมตัวเชื่อมต่ออุปกรณ์สื่อสารเครื่องรับสัญญาณออสซิลเลเตอร์สัญญาณเครือข่ายเครื่องใช้ไฟฟ้าในบ้านคอมพิวเตอร์คอมพิวเตอร์ความเร็วสูงออสซิลโลสโคปเครื่องมือทดสอบ IC ฯลฯ การสื่อสารความถี่สูง การสื่อสารความถี่ระดับกลางการส่งความเร็วสูงการรักษาความลับสูงคุณภาพการส่งผ่านสูงการประมวลผลความจุสูงและการสื่อสารอื่น ๆ และเขตข้อมูลคอมพิวเตอร์ต้องการแผงวงจรพิมพ์ไมโครเวฟความถี่สูง

ไมโครเวฟความถี่สูง Hybrid PCB วิธีการซ้อนและลักษณะเฉพาะ

1. โครงสร้างการเคลือบคอมโพสิตแบบคอมโพสิตแบบไฮบริดความถี่สูง PCB ความถี่สูง PCB ประกอบด้วยชั้นทองแดง L1 (แผ่นความถี่สูง), ชั้นทองแดง L2 (แผ่น PP), ชั้นทองแดง L3 L2, L3, L4 Copper Layers มีช่องที่มีขนาดเท่ากันในตำแหน่งเดียวกัน เลเยอร์ทองแดง L4 ถูกจัดเรียงด้วยวัสดุบัฟเฟอร์แบบสามในหนึ่งจากด้านในไปด้านนอกและแผ่นเหล็กและกระดาษคราฟท์ถูกซ้อนจากด้านนอกไปด้านนอก แผ่นอลูมิเนียมแผ่นเหล็กและกระดาษคราฟท์จะวางซ้อนกันบนชั้นทองแดง L1 จากด้านในไปด้านนอก

2. ตามคุณสมบัติแรกวัสดุบัฟเฟอร์แบบสามในหนึ่งเป็นวัสดุบัฟเฟอร์ที่คั่นกลางระหว่างฟิล์มสองชั้น

3. ตามคุณสมบัติแรกโครงสร้างลามิเนตของคณะกรรมการที่มีความถี่สูงควบคุมความลึกของคณะกรรมการการประดิษฐ์ในปัจจุบันมีลักษณะว่าแผ่นความถี่สูงเป็นแผ่น polytetrafluoroethylene

ลักษณะการขยายและการหดตัวของบอร์ดคอมโพสิต PCB แบบไฮบริดความถี่สูงนั้นแตกต่างจากพื้นผิวอีพอกซีเรซินธรรมดาดังนั้นการแปรปรวนและการหดตัวของบอร์ดนั้นยากที่จะควบคุม วัสดุบัฟเฟอร์แบบสามในหนึ่งถูกตั้งไว้ที่ด้านหนึ่งของร่องและวัสดุบัฟเฟอร์สามารถเติมลงในรูร่องระหว่างการกดเพื่อหลีกเลี่ยงปัญหาของรอยบุบ ความดันบัฟเฟอร์กระดาษ Kraft ตั้งอยู่ทั้งสองด้านของกระดาษแข็งเพื่อปรับสมดุลการถ่ายเทความร้อนอย่างสม่ำเสมอและแผ่นเหล็กถูกตั้งค่าเพื่อให้แน่ใจว่าการนำความร้อนสม่ำเสมอในระหว่างการกดเพื่อให้การกดแบนและความร้อนและความดันในระหว่างกระบวนการกดจะสมดุลเพื่อควบคุมความโค้งและการขยายตัวของบอร์ดได้ดีขึ้น

ด้วยการพัฒนาอย่างรวดเร็วของเทคโนโลยีการสื่อสาร 5G ข้อกำหนดความถี่ที่สูงขึ้นจะถูกนำเสนอสำหรับอุปกรณ์สื่อสาร มี PCB ไฮบริดที่มีความถี่สูงไมโครเวฟจำนวนมากในตลาด เทคโนโลยีการผลิตของ PCB ไฮบริดที่มีความถี่สูงไมโครเวฟเหล่านี้ยังให้ข้อกำหนดที่สูงขึ้น เรามีความเชี่ยวชาญในการประมวลผล IPCB มานานกว่า 10 ปีและสามารถให้บริการการผลิต PCB แบบหลายชั้นแบบหลายชั้น เรามีอุปกรณ์ทั้งหมดที่จำเป็นสำหรับกระบวนการทั้งหมดของการผลิต PCB แบบหลายชั้นตามระบบการจัดการมาตรฐานสากล ISO9001-2000 และผ่านการรับรองระบบ IATF16949 และ ISO 14001 ผลิตภัณฑ์ของ บริษัท ได้ผ่านการรับรอง UL และปฏิบัติตามมาตรฐาน IPC-A-600G และ IPC-6012A เราสามารถให้บริการตัวอย่าง PCB ไฮบริดที่มีความสามารถสูงและมีความสามารถสูงสูงและมีความสามารถสูงและบริการแบทช์
