HDI PCBs มีความหนาแน่นของวงจรหน่วยสูงกว่า PCB แบบดั้งเดิม พวกเขาใช้การผสมผสานระหว่าง Vias ที่ถูกฝังและตาบอดรวมถึง microvias ที่มีเส้นผ่านศูนย์กลาง 0.006 นิ้วหรือน้อยกว่า
แผงวงจรความหนาแน่นสูงเป็น PCB ที่มีคุณสมบัติดังต่อไปนี้หรือมากกว่า:
มีผ่านช่องทางและ vias ที่ฝังอยู่พื้นผิวถึงพื้นผิวอย่างน้อยสองชั้นที่มีรู, โครงสร้างหลักไปยังคอร์, โครงสร้างพื้นผิวที่ไม่มีพลังงานโดยไม่มีการเชื่อมต่อพลังงาน

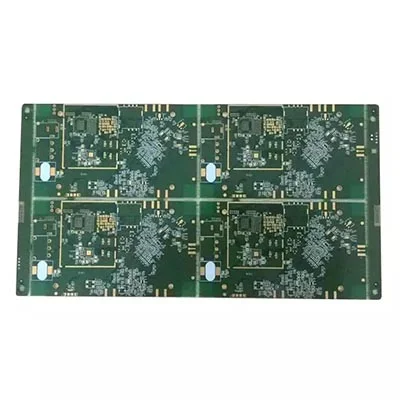

| ชื่อ: | แผงวงจร HDI PCB RF |
| วัสดุพื้นฐาน: | FR-4 |
| ความหนาของทองแดง: | 1 ออนซ์ |
| ความหนาของบอร์ด: | 1. 6 มม., 1. 6 มม. |
| รูรับแสง: | 0. 1 มม. |
| ความกว้างของเส้น: | 3 ล้าน |
| ระยะห่างของเส้น: | 3 ล้าน |
| การรักษาพื้นผิว: | ปราศจากสารตะกั่วตะกั่วดีบุก-สเปรย์ |
| รูรับแสงขั้นต่ำ: | 0. 25 มม. |
| ระยะห่างขั้นต่ำบรรทัด: | 0. 003 " |
| สี: | สีเขียวหรือตามความต้องการของคุณ |
